汽车白车身制造过程中有大量电阻点焊焊点，一旦焊接电流、电极压力、焊接时间或机器人运行状态出现异常，就可能产生冷焊、金属飞溅、凹坑、变形等缺陷。过去汽车产线的焊点质量检查往往依赖抽检、人工观察或者离线检测，问题在于速度慢，而且发现焊接机器人状态异常时，缺陷可能已经持续出现一段时间。随着机器视觉、YOLO目标检测和深度学习进入工业制造，一种更实用的思路开始形成：摄像头直接在生产线上拍摄车身焊点，自动完成焊点定位、分割、质量分类和缺陷趋势统计，再进一步预测相关焊接机器人是否需要预防性维护、预测性维护或纠正性维护。本文结合一套真实汽车生产线实验，详细介绍8092张车身图像、63073个RSW焊点、YOLOv8分割、焊核与热影响区测量、神经网络分类以及CNN维护预测的完整技术流程，帮助理解工业机器视觉如何从“发现缺陷”进一步走向“提前安排维护”。
一、电阻点焊RSW到底是什么？
Resistance Spot Welding，简称RSW，中文通常叫电阻点焊。
它的工作方式并不复杂：两块需要连接的金属板材被电极压紧，然后让较大的电流通过接触区域。
由于接触位置存在电阻，会产生大量热量，使局部金属熔化，冷却以后形成焊核，也就是我们看到的焊点。
电阻点焊特别适合汽车制造。
原因是它具有几个明显优势：
焊接速度快；
比较容易实现机器人自动化；
适合薄板材料；
重复性较高；
能够适应大规模汽车生产线。
现在很多汽车车身和驾驶舱的焊接，本身就是由工业机器人完成。
二、为什么汽车焊点仍然会出现质量问题？
焊接机器人并不意味着焊点永远不会出现异常。
实际焊接质量会受到很多变量影响，例如：
板材类型；
焊接电流；
焊接时间；
电极压力；
电极磨损；
工件位置偏差；
焊接设备状态。
这些条件一旦发生变化，焊点表面和内部结构都可能受到影响。
因此汽车生产过程中必须进行质量检查。
三、汽车焊点常见缺陷有哪些？
正常焊点一般具有比较规则的内外椭圆轮廓，同时可以观察到焊核区域和周围热影响区。
研究中主要关注几种可从表面视觉观察到的异常。
| 焊点异常 | 常见表现 | 可能相关因素 |
|---|---|---|
| Cold Spot | 焊核形成不足 | 电流不足、熔合不足 |
| Deformed Metal | 局部金属明显变形 | 电极电流等工艺因素 |
| Ejection | 熔合区出现材料飞溅 | 焊接过程不稳定 |
| Pitting | 表面形成凹坑 | 电极压力时间等因素 |
四、传统焊点质量检测为什么不够理想？
目前焊点可以采用破坏性检测和无损检测。
破坏性试验能够进一步检查真实机械强度，但不能把生产线上的每一个车身焊点全部拆开检测。
因此Visual Inspection一直很有吸引力。
它有几个优势：
非接触；
速度快；
成本相对较低；
容易与工业相机结合；
有机会直接部署到生产线。
真正的问题是：
怎样让机器像有经验的检测人员一样，从数万张焊点图片中自动发现异常？
五、为什么机器视觉适合做焊点检测？
Machine Vision系统可以完成一个相对标准的流程：
工业相机采集 → 定位车身区域 → 检测焊点 → 分割单个焊点 → 提取视觉特征 → 判断焊点质量 → 统计故障趋势 → 输出维护优先级
和传统实验室图像识别相比，这项研究最大的区别就是：
系统真的被安装到了汽车生产线上。
六、机器视觉系统安装在哪里？
视觉检测区域位于汽车驾驶舱完成装配之后的生产线上。
系统在车身两侧配置工业相机和照明设备。
主要硬件包括：
4台12MP工业黑白相机；
GigE实时图像通信；
12.5 mm镜头；
625 nm红光滤镜；
对应波长LED反射照明；
工业级高性能工作站。
工业相机能够适应最高约50℃温度、80%左右湿度以及一定程度的灰尘和工业环境污染。
七、为什么需要专门设计相机位置？
一台相机的视野没有办法覆盖整个车身侧面。
实验中的最大垂直视野约：
0.79米。
所以每侧使用两台相机，分别安装在：
0.8米和1.5米高度。
两组视野共同覆盖约1.56米车身高度，同时留下约10厘米重叠区域。
这样可以避免上下两台相机之间产生明显检测盲区。
八、真实生产线一共采集了多少数据？
视觉系统连续运行3天。
最终形成：
8092张RGB图像；
674个汽车驾驶舱；
图像分辨率4096×3000；
63073个电阻点焊焊点。
这些焊点最终被切分成：
30×30像素
的单独焊点图像，用于后面的质量分析和维护趋势预测。
九、为什么不直接给每个焊点单独拍照？
理论上，把工业相机移动到每一个焊点前单独拍特写，图像质量可能更好。
问题是：
速度根本不适合汽车流水线。
一辆车有大量焊点。
如果每个焊点都重新移动、定位和拍照，整个生产节拍都会受到影响。
所以研究采用另外一种方式：
先拍一张包含多个焊点的大图，再让AI自动定位和切割每个焊点。
十、YOLOv8在这个系统里具体干什么？
YOLOv8主要承担两项任务：
第一，定位汽车车身需要检测的边缘区域。
第二，在目标区域中找到具体焊点。
整个过程不是简单做Object Detection，还涉及Instance Segmentation和动态Mask。
十一、车身区域是怎样被AI找到的？
研究首先选取100张汽车车身图像，在CVAT中人工标注需要检测的车身边框。
随后使用YOLOv8训练模型。
新图片进入系统后，模型可以：
找到车身目标边缘；
生成对应位置；
建立Dynamic Mask；
把目标区域与无关背景分开。
这样后续模型就不需要在整个4096×3000图片中搜索焊点。
十二、单个焊点又是怎样被定位出来的？
车身区域分离以后，再使用100张已经处理过的车身图像人工标记各个RSW焊点。
新的YOLO模型会找到：
焊点中心位置。
OpenCV再根据这些坐标，把每一个焊点切割成30×30像素的小图。
最终才得到63,073个可以独立分析的焊点样本。
十三、为什么研究最终选择YOLOv8，而不是YOLOv9或YOLOv10？
研究后来也专门进行了比较。
YOLOv8在分割任务中的：
Precision达到99.78%
Recall达到100%
F1达到99.88%
YOLOv9的部分指标略高约0.01%，但差距几乎可以忽略，同时计算资源和部署灵活性方面代价更高。
YOLOv10目标检测Precision较高，但缺少该实验所需的原生Instance Segmentation功能。
如果额外再增加一个分割模型，整个工业系统会进一步复杂化。
因此最终保留YOLOv8。
十四、YOLOv8处理一个汽车车身需要多久？
模型训练时使用100张车身图像，并使用30张图片进行验证。
最终整个焊点定位和切割流程平均：
约5.88秒/车身。
对于在线检测来说，这个数字比单独移动相机给每一个焊点拍照实际得多。
十五、为什么还要测量Nugget和HAZ？
视觉检测并不是只看“这块颜色是不是奇怪”。
电阻点焊有两个比较重要的区域：
Nugget：焊核。
这是金属真正熔化、连接并重新凝固的区域。
HAZ：Heat-Affected Zone，热影响区。
这是焊核周围受到高温影响但没有真正熔化的区域。
焊核和HAZ的尺寸、形状和视觉状态与焊接工艺条件存在关系。
十六、焊核和热影响区怎么测？
研究另外训练两个视觉模型识别：
Nugget区域；
HAZ区域。
使用100张RSW图片进行训练，30张进行验证。
模型识别边界以后，会生成适应实际形态的Polygon。
最终取对应几何尺寸估计区域直径。
实验得到的平均误差：
Nugget直径约5%；
HAZ直径约3%。
十七、好焊点和坏焊点是怎样定义的？
这项研究中的分类依据主要是：
焊点表面可见特征。
正常焊点通常具有比较规则的轮廓、融合区域和表面状态。
出现明显冷焊、飞溅、凹坑或变形等情况，则进入Bad Spot类别。
需要特别说明：这里的Good/Bad属于机器视觉表面质量分类。实验没有对这些焊点全部进行破坏性力学测试，因此不能直接把95.8%的视觉分类准确率理解成95.8%的机械强度判断准确率。
十八、除了焊核尺寸，模型还看哪些视觉信息？
研究从焊点图像中计算一系列统计特征，例如：
Mean Intensity；
Energy；
Standard Deviation；
Skewness；
Kurtosis；
Higher-Order Moments。
这些指标背后都有实际意义。
Mean和Energy
主要反映画面亮度和区域能量分布。
它们可能受到热输入、表面状态等因素影响。
Standard Deviation
反映区域内部灰度变化是否均匀。
焊接不稳定以后，表面可能出现更加明显的非均匀纹理。
Skewness和Kurtosis
进一步描述像素强度分布的偏斜和集中程度。
对一些不规则焊点可以提供额外区分信息。
十九、为什么还要使用LDA降维？
研究没有把所有统计特征直接原样送入神经网络。
而是先使用：
Linear Discriminant Analysis，LDA。
它的目的可以简单理解成：
尽量让Good Spot和Bad Spot之间的距离变大，同时让同一类别内部更加集中。
经过LDA以后，可以得到一个更加容易分类的低维Feature Space。
二十、为什么LDA后面还要接神经网络？
LDA本身已经能够做Linear Classification。
但实际数据中两个类别仍然存在一定重叠。
实验发现：
只使用LDA线性边界，比LDA+神经网络低约1.8%的分类准确率。
因此研究增加一个小型Neural Network，用于学习class boundary附近的非线性关系。
二十一、焊点质量分类模型怎么训练？
Good Spot和Bad Spot每个类别最多使用1000个样本。
继续增加训练数量后，模型性能提升已经很有限。
每个类别：
800张用于Training；
200张用于Validation。
神经网络整体很小：
Input Layer；
15个Hidden Neurons；
2个Output Classes。
二十二、好坏焊点分类最终效果怎么样？
| 指标 | 结果 |
|---|---|
| Accuracy | 95.80% |
| Precision | 95.61% |
| Recall | 96.00% |
| F1 | 95.80% |
完成单个车身焊点Quality Classification所需时间约：
0.5秒。
二十三、为什么文章没有停在“识别坏焊点”？
这正是这项研究与很多工业视觉论文不太一样的地方。
如果系统只告诉工厂：
“第382号焊点今天出现异常。”
这个信息当然有价值。
但生产主管真正关心的下一步是：
这是偶发问题吗？
是不是同一台机器人一直出问题？
坏焊点频率是不是正在增加？
需要马上停机维修吗？
还是可以安排下一次预防维护？
所以研究进一步增加了：
Maintenance Prognosis。
二十四、如何从焊点缺陷反推机器人状态？
对63,073个焊点进行分类以后，每条数据还保留：
Robot ID；
Weld Point ID；
Date；
Time；
Good Spot数量；
Bad Spot数量；
平均Nugget Diameter；
平均HAZ Diameter。
然后按照每1小时汇总数据。
累计分析跨度：
30个生产小时。
二十五、为什么不是“一出现坏点就维修”？
工业生产中偶尔出现一个异常点，不一定说明机器人已经发生持续性故障。
可能只是：
瞬间材料状态变化；
工件位置偏差；
环境干扰；
一次性的焊接异常。
真正更值得维护关注的是：
缺陷频率是否形成持续趋势。
二十六、研究把机器人维护分成哪四个等级？
| 缺陷率 | 维护类别 | 基本含义 |
|---|---|---|
| 低于0.1% | No Maintenance | 无需维护 |
| 0.2%–0.4% | Preventive | 预防性维护 |
| 0.6%–0.9% | Predictive | 预测性维护 |
| ≥1.0% | Corrective | 纠正性维护 |

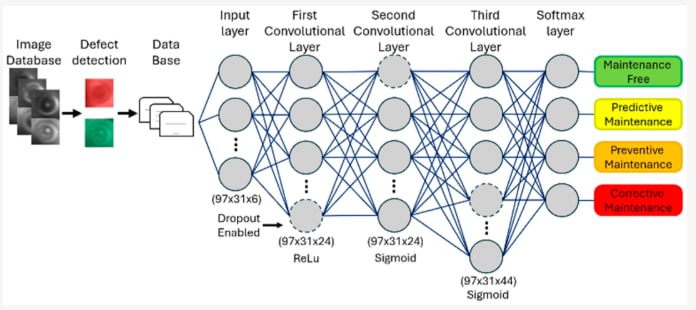

二十七、为什么维护预测又使用CNN？
这里的CNN不再处理单张焊点图片。
输入已经变成一段时间序列：
Good/Bad焊点数量变化；
平均Nugget Diameter；
平均HAZ Diameter；
不同时间段缺陷率变化。
模型希望识别：
缺陷是不是正在沿时间形成趋势。
二十八、为什么还比较LSTM和GRU？
既然涉及Time Series，一个很自然的问题就是：
为什么不用LSTM或者GRU？
研究确实进行了比较。
LSTM和GRU在部分分类指标上略高。
但当前应用只观察约3天的短时间窗口。
这种情况下，真正重要的主要是local temporal patterns，而不是特别长期的依赖关系。
CNN能够获得比较接近的预测效果，同时：
计算复杂度更低；
训练更简单；
推理更快；
在线工业部署更方便。
因此最终仍然选择CNN。
二十九、维护预测模型速度怎么样？
Maintenance Prognosis本身平均只需要：
约0.5秒。
这对于生产线上不断更新机器人维护状态具有明显优势。
三十、维护预测准确率是多少？
| 维护预测指标 | 结果 |
|---|---|
| Accuracy | 95.87% |
| Precision | 94.72% |
| F1 | 93.97% |
| Recall | 94.42% |
三十一、整套机器视觉系统到底要花多少时间？
从车身图像采集开始，到：
检测车身区域；
找到焊点；
切割焊点；
进行质量分类；
更新维护趋势。
研究预计整套系统平均：
约7秒即可完成一个Cabin的处理。
这也是这项工作相对于大量Offline Welding Inspection研究比较重要的优势。
三十二、为什么“在线”比单纯Accuracy更重要？
工业AI论文很容易出现一个问题：
模型在实验室Accuracy非常高，但根本无法跟上真实产线节拍。
汽车制造真正需要考虑：
图像采集时间；
传输时间；
分割时间；
分类时间；
服务器负载；
生产节拍。
所以一个95%的在线系统，在实际制造中的价值可能高于一个98%但只能离线处理的复杂模型。
三十三、这项研究真正解决了什么问题？
它把过去相对独立的几个环节连接了起来：
焊点机器视觉检测 → 表面质量分类 → Robot ID关联 → 缺陷频率统计 → 时间趋势分析 → 维护等级预测
因此它不只是Inspection System。
还进一步接近：
Quality Monitoring + Predictive Maintenance。
三十四、这个系统能减少哪些生产问题？
如果真正长期部署，可以帮助工厂更早发现：
某台机器人坏焊点比例不断升高；
某个固定焊点长期容易出问题；
电极或工艺状态可能开始恶化；
是否需要提前安排维护。
这样可以减少“机器已经明显坏了才维修”的被动模式。
理论上的收益包括：
降低停线时间；
减少返工；
优化维护人员安排；
优化耗材使用；
降低质量异常持续扩散的风险。
三十五、为什么不能把95.8%理解成真实焊接强度准确率？
这一点非常重要。
原实验没有对所有Good和Bad焊点进行：
Destructive Mechanical Testing。
所以当前判断基于的是：
焊点表面形状；
焊核视觉特征；
HAZ；
像素统计特征；
表面缺陷。
而不是直接测量：
焊点拉伸强度；
剪切强度；
真实内部熔合质量。
后续如果把视觉分类与破坏性力学试验对应起来，才能进一步证明表面AI判断和真实Mechanical Integrity之间的关系。
三十六、目前数据集还有什么不足？
现有系统只把焊点分成：
Good Spot / Bad Spot。
这种Binary Classification对于生产监测比较简单实用。
但如果想进一步研究缺陷原因，就需要把Bad Spot拆成：
Cold Spot；
Ejection；
Pitting；
Metal Deformation；
其他具体缺陷。
这样维护系统才能进一步回答：
“为什么这台机器人在坏？”
而不仅仅是：
“它最近坏点变多了。”
三十七、为什么还需要更长时间的数据？
目前数据库主要来自3天运行数据。
对于验证短期缺陷趋势已经具有一定价值。
但真正的Predictive Maintenance往往需要：
更长时间的设备退化轨迹；
更多机器人维护记录；
电极更换时间；
真实故障时间；
维护后的恢复情况。
如果能够持续几个月甚至几年采集，模型才能进一步学习真正的设备退化周期。
三十八、环境鲁棒性仍然需要继续验证
这套系统已经在真实汽车生产环境下运行，因此天然包含：
照明变化；
轻微相机振动；
焊点反光变化；
工件位置公差。
但实验没有专门设计controlled perturbation，把每一种干扰因素单独拿出来测试。
未来比较值得做的是：
人为改变照明；
模拟相机微移；
加入不同程度表面污染；
测试模型性能下降曲线。
这样才能更加准确评价长期工业部署的Robustness。
三十九、从这篇研究看，工业机器视觉不能只追求最高准确率
| 研究指标 | 为什么重要 |
|---|---|
| Accuracy | 模型总体判断正确程度 |
| Recall | 坏焊点漏掉多少 |
| Segmentation Speed | 能不能赶上真实产线节拍 |
| Robustness | 光照和位置变化后还能不能工作 |
| Explainability | 能不能理解模型依据什么判断 |
| Maintenance Value | 检测结果能不能真正用于设备管理 |
四十、汽车焊接和工业AI还可以做哪些研究方向？
YOLO汽车焊点缺陷检测；
电阻点焊质量预测；
焊点多缺陷分类；
工业机器视觉在线检测；
焊接机器人预测性维护；
焊点质量Explainable AI；
机器视觉与超声检测融合；
焊接过程多模态监测；
LSTM设备故障预测；
工业数字孪生与机器人维护。
相比泛泛写“人工智能在工业中的应用”，把问题缩小到一个具体检测对象、具体产线和具体维护问题，更容易形成完整的技术研究逻辑。
