芯片越来越小，为什么电路板还是很大？纳米材料、嵌入式电容电阻与先进封装详解

NANOMATERIALS · EMBEDDED PASSIVES · ADVANCED PACKAGING

手机、电脑和可穿戴设备一直在变薄，芯片里的晶体管尺寸也已经进入纳米尺度，但真正拆开一块电路板会发现：大量空间仍然被电容、电阻、电感和互连结构占据。问题在于，主动器件可以依靠半导体工艺持续缩小，而传统被动器件受材料性能、制造温度、介电损耗、磁损耗和机械可靠性限制，并没有完全跟上芯片微型化速度。于是先进封装开始采用另一条路线——不再把所有被动元件焊在PCB表面，而是把电容、电阻甚至部分电感直接嵌入基板内部。纳米材料在这里发挥了关键作用：BaTiO3纳米颗粒可以提高介电常数，金属和核壳填料能够改变介电响应，磁性纳米薄膜有助于缩小高频电感，而纳米焊料和导电胶则为微细互连提供新的选择。本文从“为什么芯片越来越小，PCB却很难同步缩小”讲起，系统解释纳米材料在嵌入式无源器件和电子封装中的真正作用。

一、芯片已经进入纳米时代，为什么PCB没有同步变小？

谈电子产品微型化，大家最熟悉的是摩尔定律。

过去几十年，晶体管数量不断增加，单个晶体管尺寸持续缩小。

CPU。

GPU。

存储芯片。

都在沿着这条路线发展。

但是一台真正的电子设备并不只有芯片。

PCB上还需要大量：

Capacitor、Resistor、Inductor。

也就是：

电容。

电阻。

电感。

以及负责连接和供电的Interconnect。

这些元件单独看可能很小，但数量非常多。

在复杂电子系统里，它们会占掉相当可观的PCB面积。

二、为什么不能继续把表面贴片元件一直做小？

理论上当然可以继续缩小SMD器件。

但缩小到一定程度以后，很多问题会同时出现。

例如：

材料本身的介电性能不够。

加工容差越来越难控制。

焊盘尺寸下降。

装配精度要求提高。

热管理更加困难。

机械可靠性也可能下降。

所以先进封装开始提出一个很自然的问题：

既然PCB表面面积有限，为什么不能直接把被动器件放进基板里面？

三、什么是Embedded Passives？

Embedded Passives：

中文一般叫：

嵌入式无源器件。

核心思想并不复杂。

传统PCB是：

先制造基板。

然后在表面焊：

电容。

电阻。

电感。

而Embedded Passive希望把这些功能：

直接做进PCB、封装基板或者介质层内部。

嵌入式无源器件的价值不仅是节省空间，还可能缩短信号路径、减少焊点数量并改善高频性能和系统可靠性。

四、为什么纳米材料特别适合做嵌入式器件？

因为传统材料很多性能之间存在明显矛盾。

例如嵌入式电容希望：

介电常数越高越好。

但同时又希望：

Dielectric Loss低。

Leakage Current低。

Breakdown Strength高。

还能低温加工。

机械性能还不能太差。

单一Bulk Material很难同时做到这些。

纳米颗粒和Polymer Composite的意义就在于：

通过控制填料尺寸、界面和结构，让不同材料各自承担一部分功能。

五、嵌入式电容最重要的指标是什么？

首先是：

Dielectric Constant，也就是介电常数k。

介电常数越高：

在相同面积和厚度下：

通常越容易获得更高Capacitance。

但是：

这不是唯一指标。

六、为什么BaTiO3一直是高k材料里的明星？

BaTiO3：

Barium Titanate，钛酸钡。

这是研究高介电复合材料时非常常见的Ferroelectric Ceramic。

它最大的优势：

就是具有较高Dielectric Constant。

所以一个自然思路是：

把BaTiO3 Particle：

加入Epoxy或者其他Polymer Matrix。

这样：

陶瓷提供高介电性能。

聚合物负责：

柔性。

粘接。

低温加工。

七、BaTiO3-Epoxy到底能做到什么程度？

原研究总结过多种BaTiO3复合材料。

其中一种：

BaTiO3-Epoxy薄膜：

厚度约：

7 μm。

Dielectric Constant：

约100。

Capacitance：

10 nF/cm²。

同时Leakage Current：

约：

10−8 A/cm²。

另外一些柔性BaTiO3-Epoxy Nanocomposite：

厚度可以做到：

2—25 μm。

Capacitance Density：

达到：

10—100 nF/in²。

八、是不是BaTiO3加得越多越好？

不是。

这是做Composite非常容易踩的坑。

增加Ceramic Loading：

通常确实能提高k。

但是Filler太多：

会出现：

Dispersion变差。

Polymer和Particle之间Adhesion下降。

材料变脆。

加工困难。

Void增加。

所以：

高k不是单纯靠“疯狂加粉”实现的。

九、为什么纳米颗粒和普通微米粉末表现会不一样？

因为尺寸进入Nanometer以后：

Surface-to-volume Ratio明显增加。

Particle和Polymer之间的Interface：

占整个Composite的比例变得更高。

于是：

真正决定Dielectric Property的：

不再只是陶瓷和聚合物各自的Bulk Property。

还包括：

Interfacial Polarization和Interface Structure。

十、所谓Multi-core Model是在解释什么？

为了理解Nanoparticle-Polymer Interface：

研究人员提出：

围绕无机Particle表面：

可以理解为存在几个不同区域。

包括：

Bonded Layer。

Bound Layer。

Loose Layer。

以及Electric Double Layer。

这些区域里的Polymer Chain和Dipole行为：

与远离Particle的Bulk Polymer：

并不完全一样。

所以对Particle做：

Surface Functionalization。

往往能够改变整个Nanocomposite的电学表现。

十一、为什么有人不用陶瓷，而改用银、铝等导电纳米颗粒？

因为Conductive Filler：

靠近：

Percolation Threshold。

也就是渗流阈值时：

Composite Dielectric Constant可能快速增加。

因此研究人员会加入：

Silver。

Aluminum。

Carbon Black。

Copper。

等Conductive Filler。

这类体系一个很大的优点是：

不用像Ceramic Composite一样加入特别高的Filler Volume。

十二、为什么导电填料又特别危险？

因为填料一旦彼此连起来：

就可能形成：

Conductive Path。

这时候：

材料可能不再像一个好Dielectric。

Dielectric Loss快速上升。

Leakage增加。

所以Conductive Filler Composite真正困难的是：

既靠近Percolation Threshold获得高k，又不能真正形成大面积导电网络。

十三、银纳米颗粒到底能把介电常数做到多高？

早期Ag-Epoxy Percolation Composite：

报道过：

约1000的Dielectric Constant。

同时Loss：

<0.02。

这类数字非常吸引人。

但它的Process Window：

很窄。

因为Filler略微增加：

就可能从：

High-k Composite。

跨到：

Conductive Composite。

十四、Three-phase Composite为什么出现？

一个办法是：

不要只放：

Polymer + Metal。

而是：

Polymer + Ceramic + Metal。

例如：

Ag + BaTiO3 + Epoxy。

这样Ceramic提供：

High-k。

Metal强化：

Interfacial Polarization。

Polymer保持：

Mechanical Property。

一种Ag-BaTiO3-Epoxy三相体系：

Dielectric Constant：

约450。

大约是纯Epoxy Matrix的：

110倍。

十五、为什么Surface Modification这么重要？

如果Ag Nanoparticle：

直接裸着混进Polymer。

Particle之间：

很容易接触。

这就可能形成Conductive Network。

所以研究人员会在：

Nanoparticle Surface：

加入Surfactant或者Organic Coating。

例如：

Mercaptosuccinic Acid，MSA。

它能在Ag Particle外面形成Barrier。

让颗粒保持一定间隔。

从而：

提高k的同时：

避免Loss突然失控。

十六、Core-shell为什么成为另一条热门路线？

Core-shell：

也就是：

核壳结构。

想法更加直观。

Core：

可以是Conductive Metal。

Shell：

使用Insulating Layer。

这样：

金属之间不会直接相连。

但仍然可以获得：

很强的Interfacial Polarization。

核壳填料真正解决的是一个矛盾：既想利用金属颗粒提高介电响应，又不希望金属颗粒连成一条真正导电的通路。

十七、Al为什么天然适合Core-shell思想？

Aluminum Particle表面：

天然容易形成：

Aluminum Oxide Layer。

这个Oxide：

本身就是Electrical Barrier。

相关Al-Epoxy Composite：

报道：

Dielectric Constant：

109。

Dielectric Loss：

0.02。

这类结构本质上就是一种：

Self-passivated Core-shell Filler。

十八、纳米材料不只是做电容，电阻也能嵌进PCB

Embedded Resistor：

也是减少PCB Surface Component的重要路线。

传统电阻需要：

单独封装。

焊盘。

焊接。

而嵌入式电阻可以：

直接形成：

Resistive Thin Film或者Resistive Sheet。

通过尺寸和材料电阻率：

得到目标Resistance。

十九、做嵌入式电阻最重要的不只是“阻值”

还有一个特别重要的指标：

TCR。

全称：

Temperature Coefficient of Resistance。

也就是：

温度每变化一定程度：

Resistance变化多少。

如果TCR特别大：

电路板从20℃变到80℃以后：

阻值可能发生明显偏移。

这对于Precision Circuit：

是一个很严重的问题。

二十、为什么有些纳米电阻专门追求TCR接近0？

因为某些Metal：

TCR为Positive。

温度升高：

Resistance增加。

某些材料：

TCR又是Negative。

所以可以把两种材料组合：

让它们：

互相抵消。

例如：

Ta3N5-Ag Nanocomposite Thin Film：

通过平衡Ag的Positive TCR：

和Ta-N的Negative TCR：

实现：

+34 ppm/K。

已经非常接近Zero-TCR的方向。

二十一、Cermet是什么？

Cermet：

可以理解为：

Ceramic + Metal。

中文一般叫：

金属陶瓷。

它既利用Metal的Electrical Property：

又利用Ceramic Matrix：

调整：

Resistivity。

TCR。

稳定性。

例如：

SiO2-Pt。

Ta-N-Ag。

Cr-Si-C。

都被研究用于Embedded Resistor。

二十二、传统NiCr电阻为什么到现在仍然重要？

NiCr：

也就是：

Nichrome。

它的优势：

成熟。

可沉积。

Thermal Stability不错。

通过：

加入Al。

Si。

还可以进一步改善：

TCR。

薄膜NiCr和NiCrAlSi：

可以直接沉积在Copper Film上：

形成Embedded Resistor Layer。

二十三、碳纳米材料为什么也能拿来做电阻？

Carbon Nanotube。

Carbon Nanofiber。

Carbon Black。

都可以加入：

Epoxy或者其他Polymer。

形成：

Carbon-filled Polymer Resistor。

这类材料的优势：

是可以通过极低Filler Content：

改变Composite Conductivity。

同时容易低温加工。

但它的难点也很明显：

Nanocarbon Dispersion。

Contact Resistance。

长期稳定性。

仍然必须控制。

二十四、电感为什么比嵌入式电容和电阻更难做？

因为Inductor不仅涉及Electrical Property。

还涉及：

Magnetic Property。

如果只缩小Coil：

Inductance可能下降。

同时：

Resistance增加。

Q Factor下降。

High-frequency Loss上升。

所以一个好Embedded Inductor：

需要同时解决：

尺寸。

Magnetic Permeability。

Resistivity。

Coercivity。

Ferromagnetic Resonance。

二十五、为什么磁性材料需要高电阻率？

高频Magnetic Core：

一个非常头疼的问题是：

Eddy Current Loss。

磁场快速变化：

会在Conductive Core内部产生涡流。

这会：

消耗Energy。

造成Heating。

降低Q。

所以高频磁芯希望：

Magnetic Permeability高，同时Electrical Resistivity也高。

二十六、Fe、Co、Fe-Co为什么都在研究？

因为它们各有优势。

二十七、Co-Zr-O为什么特别适合高频电感？

Co-Zr-O属于：

Nanogranular Soft Magnetic Material。

相关薄膜可以同时具有：

较高Resistivity。

较低Coercivity。

较好的High-frequency Permeability。

原稿中的Co-Zr-O Nanogranular Film：

Ferromagnetic Resonance：

可以超过3 GHz。

另一个30 MHz Power Inductor：

使用Co-Zr-O：

取得：

470 nH Inductance。

Q：

67。

二十八、为什么Ferrite在电感里一直有位置？

Ferrite最大的优势：

磁性 + 高Electrical Resistivity。

相比纯Metal Magnetic Material：

Ferrite可以显著减轻：

Eddy Current。

所以：

Ni-Zn-Cu Ferrite。

Co2Z。

等材料：

被用于High-frequency Embedded Inductor。

一些实验中：

加入Ferrite Nanomaterial：

不仅提高Inductance：

Q Factor也出现明显改善。

二十九、纳米Ferrite到底可以缩小多少芯片面积？

一种使用：

Ni-Zn-Cu Ferrite Nanoparticle Magnetic Core

的Stacked Spiral Inductor：

实现：

超过：

700 nH/mm²。

的L-density。

同时相对于Planar Inductor：

报道：

约80%的Chip Size Reduction。

这说明：

电感微型化并不只依赖材料。

还高度依赖：

Material + Geometry Design。

三十、CNT为什么连电感都有人研究？

CNT：

Carbon Nanotube。

除了导电和机械性能：

在High-frequency Interconnect方面也有一些特殊优势。

研究人员尝试使用：

MWCNT。

SWCNT Bundle。

来制造Nanoscale Inductor。

原稿总结的一种：

MWCNT + Cu/CoFe2O4 Nanocomposite Film电感：

Inductance：

6.25 nH。

Q Factor：

186 @ 2.4 GHz。

Maximum Q：

甚至报道：

440。

同时Chip Area：

减少约：

25%。

三十一、电子封装真正还有一个不能忽略的问题：互连

器件再小：

最终也必须连接。

互连负责：

Signal。

Power。

Mechanical Connection。

传统电子工业长期大量使用：

Sn-Pb Solder。

原因：

低Melting Temperature。

Wetting好。

工艺成熟。

但是：

Lead Toxicity。

和环保法规：

推动行业寻找：

Lead-free Interconnect。

三十二、无铅焊料最大的麻烦是什么？

很多Lead-free Solder：

Melting Temperature：

比传统Sn-Pb更高。

更高Reflow Temperature：

会增加：

Thermal Stress。

Package Warpage。

Interface Defect。

能耗。

因此一个很自然的问题是：

能不能利用Nanoparticle的Size Effect降低Melting Point？

三十三、纳米焊料真的能降低熔点吗？

可以看到这种趋势。

例如：

Sn-Ag-Cu Nanoparticle：

Particle Size：

15—60 nm。

Average：

约30 nm。

报道Melting Onset：

179℃。

已经接近传统Eutectic Sn-Pb：

大约：

180—190℃。

另外：

30 nm Sn-Ag-Cu：

相比Bulk Alloy：

Melting Point可下降：

约10℃。

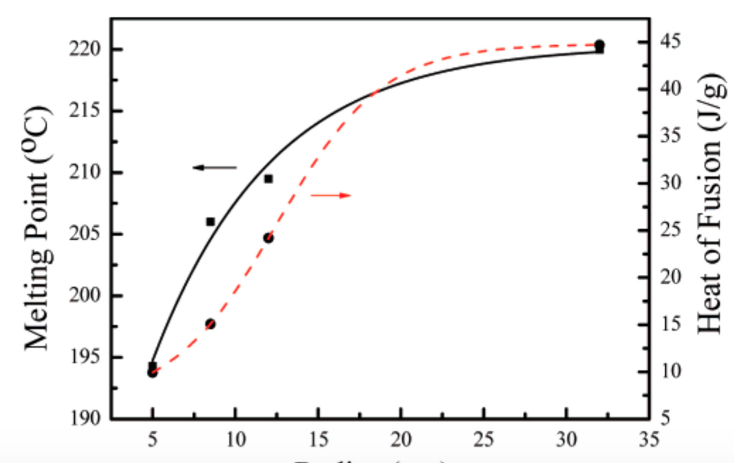

三十四、为什么Nanoparticle会降低Melting Point？

Particle越来越小以后：

Surface Atom比例增加。

Surface Energy显著影响材料整体Thermodynamic Property。

于是：

Nanoparticle的Melting Behavior：

可能明显不同于Bulk Material。

这就是：

Size-dependent Melting Point Depression。

但要注意：

这并不意味着：

“颗粒越小越好”。

纳米粉末还会带来：

Oxidation。

Agglomeration。

Storage Stability。

Process Control。

等新问题。

三十五、除了焊料，还有一种完全不同的互连：导电胶

Electrically Conductive Adhesive：

简称：

ECA。

可以理解为：

Polymer Matrix：

负责粘接和Mechanical Property。

Metal Filler：

负责Electrical Conductivity。

相对于Solder：

ECA优势包括：

Processing Temperature较低。

Manufacturing Step较少。

Fine Pitch能力强。

三十六、ECA为什么又分ICA、ACA和NCA？

主要区别：

是电流到底能往哪个方向通过。

ICA

Isotropic Conductive Adhesive，可以在多个方向导电。

ACA / ACF

主要在厚度方向形成导电通路，适合Fine-pitch连接。

NCA

本身无导电Filler，通过压合接触形成电连接。

三十七、为什么Ag Nanowire比普通Ag Particle更有意思？

传统ICA：

经常大量填入：

Silver Particle。

但大量Particle：

会损害：

Mechanical Strength。

Processability。

而Ag Nanowire：

本身是：

高Aspect Ratio。

更容易在低Filler Loading下：

形成：

Continuous Conductive Network。

所以可以：

用较少Filler：

获得较低Bulk Resistivity。

同时尽量保持Shear Strength。

三十八、Silver Nanoparticle还能通过“烧结”降低电阻

Nanoparticle和Bulk Metal不同。

银纳米颗粒：

在相对较低Temperature：

就可能发生：

Sintering。

Particle之间Contact Area增加。

Contact Resistance降低。

原稿中的Ag Nanoparticle ICA：

Resistivity：

降低到：

2.4 × 10−4 Ω·cm。

经过Surface Functionalization并和Ag Flake组合以后：

甚至报道：

5 × 10−6 Ω·cm。

三十九、CNT也能用于导电胶吗？

可以。

MWCNT最大特点之一：

是：

Percolation Threshold很低。

也就是说：

只需要较少CNT：

就可能形成Conductive Network。

不过CNT Composite：

Bulk Conductivity：

通常还是不如高含量Metal-filled ICA。

它的优势更多在：

Weight。

Mechanical Property。

Strength-to-weight Ratio。

四十、把这几类技术放在一起，其实可以看到一条很清晰的路线

四十一、为什么这些技术还没有全部进入普通消费电子？

因为实验室里做出：

High-k。

High-Q。

Low Resistivity。

只是第一步。

真正量产需要：

每一批材料都一样。

所有PCB面积都均匀。

经过高温回流以后性能不能漂。

经过湿热测试以后不能失效。

经过几年工作以后参数仍然稳定。

而Nanomaterial恰恰特别容易受到：

Particle Size Distribution。

Surface Chemistry。

Agglomeration。

Dispersion。

Process Temperature。

影响。

四十二、实验数据很好看，为什么制造一致性仍然是大问题？

例如：

实验室做一片：

Ag-BaTiO3-Epoxy。

Dielectric Constant：

450。

不代表工厂：

每天制造10万平方米材料：

都能维持450。

哪怕：

Filler Volume变化1%。

Particle Dispersion稍微不同。

Nanoparticle Surface发生氧化。

都可能明显影响：

Dielectric Loss。

Breakdown。

Leakage。

所以：

可制造性和可重复性通常比单次最高性能更难。

四十三、真正值得关注的先进封装方向有哪些？

未来相关研究会继续围绕：

Embedded Capacitor。

Embedded Resistor。

Embedded Inductor。

High-k Nanocomposite。

Core-shell Filler。

Magnetic Nanomaterial。

3D Packaging。

System in Package。

Heterogeneous Integration。

Lead-free Solder。

Conductive Adhesive。

Fine-pitch Interconnect。

Chiplet Packaging。

High-frequency Packaging。

继续发展。

四十四、做纳米电子封装论文，最容易出现哪些问题？

四十五、相关科研论文辅导应该重点处理什么？

纳米材料、电子封装、介电材料、磁性材料、嵌入式无源器件和先进互连都是材料科学与电子工程交叉比较明显的研究方向。

这类论文真正容易卡住的地方，通常不是缺少材料名称。

而是：

为什么选这种Nanofiller？

性能提升来自Bulk Property还是Interface？

为什么k提高以后Loss没有同步恶化？

为什么添加Metal以后没有形成Conductive Path？

高频Magnetic Property和DC Property之间怎样平衡？

材料最终是否能够兼容PCB、SiP或者3D Packaging Process？

如果已经有纳米材料、电子封装、介电复合材料、磁性薄膜、导电胶或者无铅互连方向的实验数据和论文初稿，可以围绕Research Gap、材料设计逻辑、Characterization、性能对比、Mechanism、图表结构、Discussion以及目标期刊进一步完善研究内容。

对于这类工程材料研究，真正有说服力的文章通常不会只写“性能提高了多少”，还需要说明这种提高是否可重复、是否可制造，以及放进实际器件以后还能不能保持同样的性能。

FAQ：纳米材料、嵌入式无源器件与先进封装常见问题

Q1：什么是嵌入式无源器件？

它是把电容、电阻或部分电感功能直接制作在PCB或封装基板内部，以减少传统表面贴装元件数量和面积。

Q2：为什么纳米材料适合嵌入式电容？

纳米颗粒能够通过高介电常数、界面极化和较薄介质层提高单位面积电容量，同时Polymer Matrix能够保持低温加工和机械适应性。

Q3：BaTiO3为什么经常用于高k复合材料？

BaTiO3具有较高介电常数，可以与Epoxy、PVDF等聚合物结合，提高Composite的Dielectric Property。

Q4：是不是介电常数越高材料越好？

不是。实际应用还需要同时考虑介电损耗、漏电流、击穿强度、机械性能、加工温度和长期稳定性。

Q5：什么是Percolation Threshold？

当导电填料浓度逐渐增加并开始形成连续导电网络时，会出现渗流现象。靠近这个阈值可以获得很高介电响应，但过度接近也容易造成高损耗和漏电。

Q6：核壳纳米颗粒为什么可以降低介电损耗？

绝缘Shell可以阻止金属Core直接接触，从而减少连续导电通路形成，同时保留强界面极化效应。

Q7：什么是Embedded Resistor？

它使用阻性薄膜或复合材料直接在PCB内部形成所需电阻，从而减少独立贴片电阻。

Q8：电阻的TCR为什么重要？

TCR反映阻值随温度变化的程度。精密电子系统需要较小TCR，否则环境温度改变会导致阻值明显漂移。

Q9：为什么嵌入式电感最难微型化？

电感需要同时满足磁导率、高频损耗、Q值、电阻、磁饱和和加工尺寸等多项要求，缩小尺寸以后这些参数之间更难平衡。

Q10：为什么纳米焊料熔点可能更低？

当金属粒径降低到纳米尺度后，表面能对整体热力学行为的影响增强，因此可能出现尺寸相关的熔点下降。

Q11：导电胶可以完全替代焊料吗？

目前更适合看作互补方案。ECA具有低加工温度和细间距优势，但导电率、热导率、机械强度和长期可靠性仍需要根据具体应用评估。

Q12：纳米电子封装未来最值得关注什么？

包括嵌入式无源器件、Chiplet、异构集成、3D Packaging、高k纳米介质、高频磁性材料、低温互连以及高可靠导电胶等方向。

结语：芯片微型化的下一步，已经不只是继续缩小晶体管

过去几十年：

电子工业微型化的主角：

一直是Transistor。

晶体管越来越小。

IC集成度越来越高。

但当Active Component已经进入Nanometer Scale以后：

整个Electronic System能不能继续缩小：

开始越来越取决于：

Passive Component。

Packaging。

Interconnect。

也就是说：

未来产品微型化：

不能只问：

芯片工艺是5 nm还是3 nm。

还要问：

电容能不能嵌进Substrate？

电阻能不能直接形成Thin Film？

电感能不能在更小面积里保持High Q？

互连能不能在更低Temperature下完成？

材料经过几千次Thermal Cycle以后还能不能稳定？

纳米材料提供了一套非常有吸引力的答案。

BaTiO3 Nanoparticle帮助提高Dielectric Constant。

Metal和Core-shell Filler改变Interfacial Polarization。

Nanocermet帮助实现低TCR Embedded Resistor。

Nanogranular Magnetic Film帮助提高High-frequency Inductor性能。

Nano Solder和Conductive Adhesive则尝试解决更小Pitch下的Interconnect。

但真正决定这些技术能不能大规模进入电子产业的：

不会只是某一个实验室得到的最高k值或者最高Q值。

更重要的是：

材料批次是否一致。

加工是否稳定。

成本是否可接受。

能否兼容已有PCB和Packaging Process。

以及经过几年真实使用以后：

性能还能不能保持。

当芯片已经足够小以后，决定下一代电子设备能不能继续变薄变轻的，很可能不再只是晶体管，而是那些过去很少被普通用户注意到的电容、电阻、电感和互连材料。
