手机上的Face ID、数字人、医学整形模拟、VR Avatar都离不开对人脸三维结构的获取。问题在于，3D Face Reconstruction并不是简单地把两张照片“拼成立体图”。真正的工程难点是：怎样快速找到左右相机图像中对应的同一个点，又怎样在精度、计算时间和设备复杂度之间取得平衡？本文结合一项3D人脸成像研究案例，拆解Binocular Stereo Vision、Speckle Projection、Spatiotemporal Correlation、Stereo Matching和GPU Acceleration之间的关系，同时讨论Matching Window、投影散斑数量以及实时处理为什么会直接影响最终3D Reconstruction效果。
3D Face Reconstruction，中文通常称为三维人脸重建，目标是根据图像或其他传感数据恢复人脸的三维几何信息。
与普通2D人脸图片相比，3D模型不仅记录颜色和纹理，还需要回答一个更重要的问题：鼻尖、眼眶、脸颊、嘴唇这些位置到底距离Camera有多远？
只有得到足够可靠的Depth或3D Point Cloud，后续才能进一步完成3D Face Recognition、Virtual Reality、Digital Human、Medical Planning或者3D Rendering。
| 3D人脸应用 | 需要解决的问题 | 对3D数据的要求 |
|---|---|---|
| 3D Face Recognition | 利用几何结构辅助身份识别 | 结构稳定、精度较高 |
| Medical / Plastic Surgery | 术前建模与形态分析 | 几何误差需要尽可能小 |
| VR / Digital Human | 快速生成可用的数字面部模型 | 速度与视觉效果都很重要 |
| 3D Rendering | 真实还原面部曲面 | Point Cloud应连续、噪声较少 |
一、为什么3D人脸重建一直在精度和速度之间做取舍？
从Computer Vision角度看，3D Face Reconstruction可以走很多路线。
一种是依赖专门的Measurement Hardware，例如Stereo Vision、Structured Light或者Time-of-Flight；另一类方法则尝试从Single Image出发，结合3D Morphable Model、Shape from Shading或者Deep Learning去预测三维结构。
本文解析的研究案例更接近第一类：通过Binocular Stereo Vision + Speckle Projection主动获得更丰富的Matching Information。
它要解决的核心矛盾非常现实：
更多Speckle Patterns、更多Matching信息 → 可能提升Stereo Matching可靠性 → 但采集和计算耗时增加；减少Pattern和计算量 → 速度提高 → 又可能损失重建稳定性。
所以真正的问题并不是单纯追求“最高精度”或者“最快速度”，而是怎样找到一个可以实际运行的Balance Point。
二、Speckle Projection到底有什么用？
普通Stereo Vision的基本逻辑是：两台Camera从略有差异的视角观察同一个物体，通过寻找左右Image中对应的Point计算Disparity，再根据Camera Geometry获得Depth。
困难在于，人脸的某些区域Texture并不丰富。
例如额头、脸颊等位置可能大面积颜色接近。对于Stereo Matching来说，如果附近很多Pixel看起来都差不多，系统就很难判断“左图这个点到底对应右图中的哪一个点”。
Speckle Projection的作用，就是主动往Face Surface投射具有空间差异的散斑纹理。
低纹理人脸区域 → 投射随机Speckle → 增加局部Texture Difference → 左右图对应关系更容易区分 → Stereo Matching更稳定
| 场景 | 传统Stereo可能遇到的问题 | 加入Speckle以后 |
|---|---|---|
| 额头 | Texture较少，Pixel相似 | 增加局部随机纹理 |
| 脸颊 | Correspondence可能存在歧义 | 改善Matching辨识度 |
| 鼻翼/嘴角 | Geometry变化较复杂 | 提供额外空间纹理线索 |
这也是为什么Structured Light和Active Stereo在三维测量领域长期都有研究价值。
三、什么是Spatiotemporal Correlation Stereo Matching？
普通Stereo Matching通常重点分析一个时间点上的Left Image和Right Image。
Spatiotemporal Correlation则进一步利用多个连续Speckle Pattern产生的时间信息。

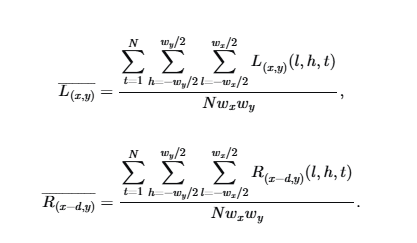

简单理解，同一个Face Point在不同Speckle投影下，会形成一段具有辨识度的Intensity变化。把Spatial Neighborhood和Temporal Sequence一起考虑，就可以得到更多用于判断Correspondence的证据。
因此，“时空相关”并不是一个为了让算法名字听起来复杂的概念，而是在尝试解决一个很实际的问题：
单张Stereo Pair的信息不够，就把多个时刻的信息联合起来。
| 信息维度 | 主要内容 | 用途 |
|---|---|---|
| Spatial | Pixel及Neighborhood关系 | 判断局部纹理是否相似 |
| Temporal | 不同Speckle Pattern下的变化 | 增加Correspondence辨识信息 |
| Spatiotemporal | 空间与时间联合信息 | 形成Stereo Matching Cost |
四、Matching Window是不是越大越好？
这是Stereo Matching实验里一个很典型的Parameter问题。
Matching Window可以理解为：系统在比较Left和Right Image时，是只看一个非常小的Local Region，还是结合更大范围的Neighborhood。
窗口过小，容易受到Noise影响；窗口增大以后，通常能够获得更多统计信息，但也会带来两个问题。
第一，计算量上升。
第二，在Face Edge、鼻翼、嘴唇轮廓等Depth变化明显的位置，大窗口可能把属于不同Depth Surface的Pixels一起计算。
| Window Size | 优势 | 潜在问题 |
|---|---|---|
| 较小 | 细节保持较好，计算较快 | 容易受到Noise与Low Texture影响 |
| 中等 | 稳定性与细节之间容易取得折中 | 仍需要结合具体Dataset调参 |
| 较大 | 提供更多Local Context | 速度下降，Depth Boundary可能被平滑 |
这也是原研究要同时分析Matching Window、Speckle数量、Accuracy和Time Cost的原因。
科研实验中，一个Parameter的最佳值不能只根据Accuracy选，还要看它对系统其他指标产生了什么代价。
五、为什么后来从Rotary Speckle改成Fixed Three-Speckle？
前面的实验需要切换不同Speckle Pattern。
如果通过Rotary Speckle Projector不断改变Pattern，理论上能够得到比较丰富的Temporal Information，但机械切换本身就需要时间。
如果目标只是离线3D扫描，这个问题可能没有那么突出；一旦要求Real-Time 3D Face Imaging，Acquisition Time就会变得非常敏感。
因此研究进一步设计了一个Compact Acquisition Device，使用固定的Three-Speckle Projector，减少Rotary Pattern Switching带来的采集时间问题。:contentReference[oaicite:3]{index=3}
Rotary Speckle：Pattern灵活，但存在机械切换时间 → Fixed Three-Speckle：减少切换过程 → 更适合Real-Time Acquisition
这里能看到一个非常典型的Engineering Research思路：
前面的Algorithm实验找到合适Parameter以后，下一步并不是继续增加算法复杂度，而是反过来重新设计Hardware System，使整个Pipeline真正能够跑起来。
六、为什么GPU Acceleration在这类3D重建中很重要？
3D Reconstruction不仅是Camera采集问题，真正消耗时间的往往还有后面的Matching与Depth Computation。
对每一个Pixel，都可能需要在另一张Image的搜索范围里计算多个Matching Candidate。如果再加入多个Speckle Pattern和Spatiotemporal Correlation，计算量会进一步增长。
原研究把最耗时的Spatiotemporal Correlation Stereo Matching放到GPU进行加速，同时使用Parallel Pipeline提升不同Processing Unit之间的资源利用率和Data Throughput。:contentReference[oaicite:4]{index=4}
| Processing Stage | 主要任务 | 优化思路 |
|---|---|---|
| Image Acquisition | 同步获得Infrared Stereo Images | Fixed Speckle Design |
| Stereo Matching | 计算大量Matching Cost | GPU Parallel Computing |
| Filtering | 提高Correlation计算效率 | Spatiotemporal Box Filter |
| Whole Pipeline | Acquisition与Computing协同运行 | Parallel Pipeline |
这说明“实时”并不是只靠换一张更快的GPU。
真正的Real-Time System往往需要Camera、Projection、Matching Algorithm、Memory Transfer和Parallel Scheduling同时优化。
七、这项实验真正应该怎么看，而不是只看“实现实时”
原研究使用高精度Industrial 3D Scanner得到Face Mask Data，以此作为Reference，用来量化不同Parameter组合下的3D Reconstruction Accuracy。
随后重点分析Projected Speckle Pattern数量、Matching Window Size、Reconstruction Accuracy和Time Cost之间的关系，再选择适合后续系统实现的一组Parameters。:contentReference[oaicite:5]{index=5}
这个实验结构其实非常值得科研写作时参考。
| 需要回答的问题 | 对应实验 | 目的 |
|---|---|---|
| 模型重建准不准？ | 与Industrial 3D Scanner比较 | 建立Accuracy Reference |
| 多少Speckle比较合适？ | 改变Pattern Number | 研究信息量与时间成本 |
| Window应该多大？ | 改变Matching Window | 寻找Accuracy与Efficiency平衡 |
| 系统能不能实时？ | Fixed Speckle + GPU + Pipeline | 验证完整System Performance |
这里尤其需要注意，“实时”和“高精度”并不是互相独立的两个卖点。
如果为了提高Speed而大量减少Matching Information，最终Depth Error明显增加，那么Real-Time没有太大意义；反过来，如果Accuracy非常高，但采集一个Face需要很长时间，也很难应用于动态场景。
所以最值得看的其实是Accuracy–Efficiency Trade-off。
八、从3D人脸案例看，工程类科研论文应该怎么写得更完整？
如果把3D Face这个具体对象拿掉，这篇研究提供了一套很典型的Computer Vision与Engineering Research结构：
Application Problem → Existing Limitation → Hardware Design → Matching Method → Parameter Analysis → Accuracy Benchmark → Speed Optimization → GPU Acceleration → System Integration → Real-Time Validation
这和只做一个Machine Learning Model然后比较Accuracy的论文不一样。
硬件系统、算法、Parameter以及Processing Speed必须互相对应。
对于Computer Vision、3D Imaging、Optical Measurement、Image Processing等方向的评职称期刊论文或科研稿件，这种写法尤其值得注意。实验结果不能只展示最终3D图片，还应该说明Benchmark是什么、Error怎么计算、Parameter为什么这样设定、运行时间怎样统计，以及算法改善以后究竟牺牲了什么。
如果已有自己的实验设备和研究数据，在整理科研论文时，还可以进一步从Research Problem梳理、实验流程图、Parameter Table、Accuracy Comparison、Results Discussion、英文语言润色以及投稿材料准备等方面完善稿件。
FAQ：3D人脸重建与Stereo Matching常见问题
1. 什么是3D Face Reconstruction？
3D人脸重建是利用Image、Depth Sensor、Structured Light或其他Measurement Data恢复人脸三维几何结构的过程，最终通常形成Depth Map、Point Cloud或3D Mesh。
2. Stereo Vision为什么能计算Depth？
左右Camera观察同一个3D Point时会产生位置差异，也就是Disparity。结合Camera Baseline、Focal Length和Geometry，就可以进一步计算Depth。
3. 为什么要在人脸上投射Speckle？
人脸部分区域Texture较弱，随机Speckle可以人为增加局部纹理，使左右Image中的Corresponding Point更容易区分。
4. Structured Light和Stereo Vision是一回事吗？
不是完全相同。Stereo Vision主要利用多个Camera View之间的Geometry；Structured Light通过主动投射Pattern辅助建立三维对应关系。实际系统也可以把两种思路结合使用。
5. 什么是Stereo Matching？
Stereo Matching就是寻找Left Image与Right Image中属于同一个3D Scene Point的Pixel Correspondence，是计算Disparity和Depth的关键步骤。
6. Matching Window越大是不是Accuracy越高？
不一定。较大的Window虽然能够提供更多Context，但也可能跨越不同Depth Region，导致Boundary Detail被平滑，同时增加计算量。
7. 为什么GPU适合Stereo Matching？
大量Pixel需要执行高度相似的Matching Cost计算，具有明显的Parallel Characteristics，因此适合使用GPU进行并行加速。
8. Real-Time 3D Reconstruction只取决于GPU吗？
不是。Image Acquisition、Projector Switching、Camera Synchronization、Data Transfer、Matching Algorithm以及Pipeline Scheduling都会影响最终Frame Rate。
9. 3D人脸重建和3D人脸识别有什么区别？
3D Reconstruction主要负责获得三维几何模型；3D Face Recognition则利用这些几何或Appearance Features进一步判断Identity，两者属于不同任务。
10. 工程类期刊论文为什么要同时报告Accuracy和Time Cost？
因为很多实际系统都存在Accuracy–Efficiency Trade-off。只报告精度无法说明Method是否具有实际运行价值，只报告速度又无法证明结果是否可靠。
总结：3D人脸重建真正困难的是把“准”和“快”同时做好
这个3D Face Imaging案例最值得关注的，并不是某一个孤立Algorithm名称，而是整个System如何围绕一个工程目标不断调整。
首先通过Binocular Stereo Camera和Speckle Projection获得更适合Matching的Infrared Image Sequence，再利用Spatiotemporal Correlation完成Stereo Matching；随后分析Projected Speckle Number和Matching Window等Parameters对Accuracy与Time Cost的影响；为了进一步提高Real-Time能力，又从Rotary Speckle改为Fixed Three-Speckle，并利用Spatiotemporal Box Filter、GPU Acceleration以及Parallel Pipeline压缩Processing Time。
最终的研究逻辑不是“算法越复杂越好”，而是在Accuracy、Speed和System Complexity之间寻找一个真正可以运行的组合。
这也是很多Computer Vision和Engineering论文容易忽视的地方：一个漂亮的3D Reconstruction Figure只能证明系统能够输出结果，却不能单独证明Method可靠。真正有说服力的研究，还需要Reference Measurement、Parameter Analysis、Runtime Test以及不同条件下的Error Discussion共同组成证据链。
技术案例来源与说明：
本文为3D Face Reconstruction、Stereo Matching与Speckle Projection技术案例解析。涉及Binocular 3D Acquisition、Spatiotemporal Correlation、Rotary Speckle、Fixed Three-Speckle、Spatiotemporal Box Filter、GPU Acceleration及相关实验设计的内容，依据公开发表研究《Spatiotemporal Correlation-Based Accurate 3D Face Imaging Using Speckle Projection and Real-Time Improvement》，Applied Sciences, 2021, 11(18), 8588进行整理。本文重点用于解释其技术逻辑、参数设计与工程科研方法，并非将相关系统、实验数据或研究成果声明为本站原创。
