太阳能电池最怕什么？很多人第一反应可能是阴天。其实在器件层面，还有一个更直接的问题：光照到了电池表面，却有一部分被反射回去了。对于光伏器件来说，这就像饭已经端到嘴边，结果自己又推回桌上。于是研究人员开始从Surface Engineering入手，通过Plasma Etching、Black Silicon、PECVD等方法控制表面形貌和界面性质，让更多光真正进入吸收层，同时尽量减少载流子复合。这背后其实是一场“光学收益”和“材料损伤”之间的平衡。
太阳能电池为什么会损失光？
太阳光照到Solar Cell以后，并不是所有Photon都会变成电流。比较常见的光学损失主要包括Reflection、Parasitic Absorption和Scattering/Escape Loss。
| 光学损失 | 发生了什么 | 可能的处理思路 |
|---|---|---|
| Reflection | 光在表面被直接反射 | Texturing、Anti-reflective Coating |
| Parasitic Absorption | 光被非活性层吸收 | 优化TCO、Interface和Layer Design |
| Scattering / Escape | 进入器件后的光又散射逃逸 | Light Trapping和Nanostructure |
以平坦的Crystalline Silicon为例，如果没有Anti-reflection处理，前表面反射可以非常明显。因此表面做成微米或纳米级结构，让入射光不断改变传播方向，就成为提高Light Trapping的一条重要路线。
Black Silicon为什么看起来“黑”？
Black Silicon并不是给硅片刷了一层黑漆，而是在硅表面制造大量微纳结构。
这些Nanocone、Nanopit或者Hierarchical Structure能够让光在表面发生多次散射和折射，降低直接返回空气中的概率。从视觉上看，反射光少了，硅片就显得更黑。

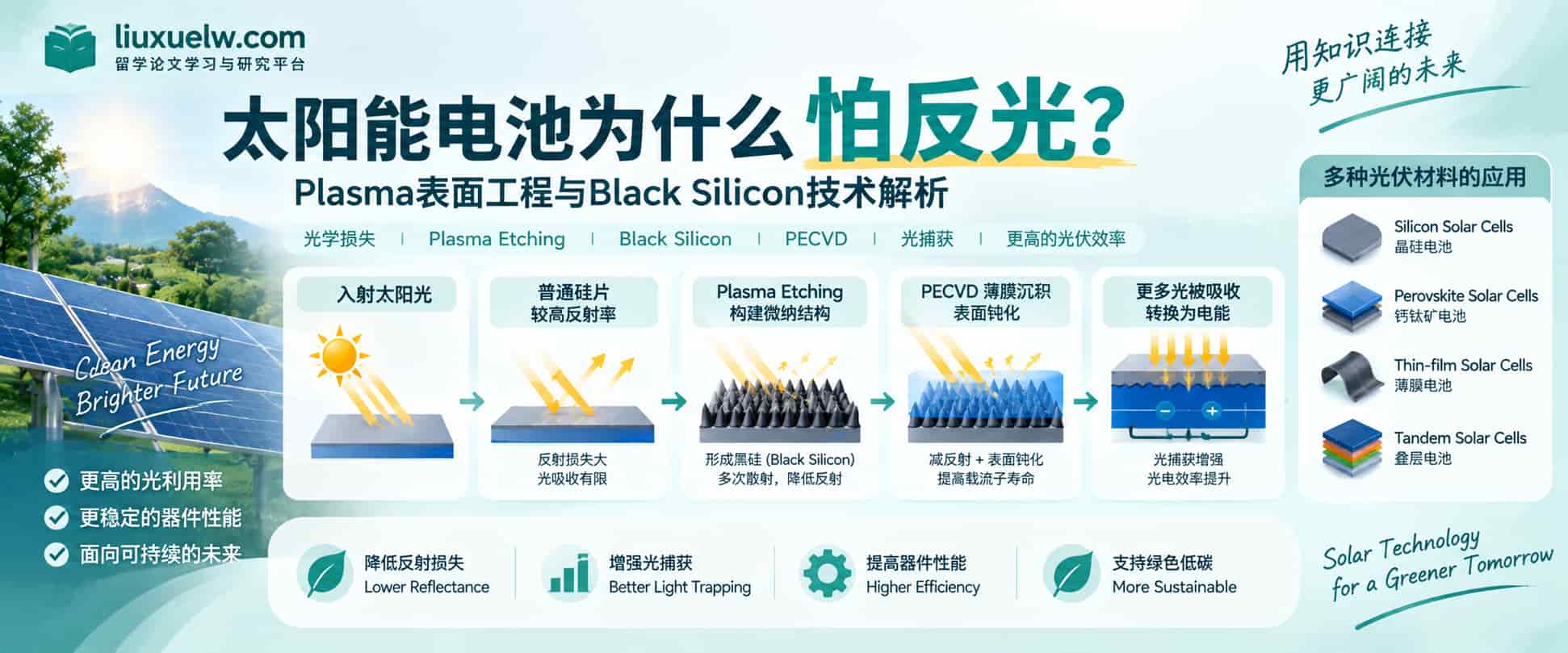

Flat Silicon → Strong Reflection → Plasma Texturing → Black Silicon → Better Light Trapping
Plasma Etching特别适合做这种结构，因为它可以通过Ion和Reactive Species控制Material Removal，而且Feature Size、Depth和Density都能通过工艺参数调节。
相关研究中，Plasma-textured Black Silicon可以把原本很高的表面反射率大幅降低，在部分实验条件下能够降到3%以下。:contentReference[oaicite:3]{index=3}
但表面越粗糙，效率就一定越高吗？
这里是这类研究最容易被忽略的一点。
Nanostructure确实可以增强Light Trapping，但如果等离子体轰击太强，表面也可能产生Defects。结果就会变成：光是进来了，Carrier Lifetime却掉了。
Optical Gain ≠ Device Performance一定提高
Reflectance下降以后，还要继续检查Surface Recombination、Carrier Lifetime和最终PCE。
过强的Ion Bombardment可能导致表面或亚表面损伤；如果粗糙度过大而Passivation又没有跟上，反而可能增加Surface Recombination。原综述也特别强调，光学收益必须和电子损失一起评价。:contentReference[oaicite:4]{index=4}
所以PECVD为什么总和Plasma Texturing一起出现？
因为Plasma Texturing负责“让光进去”，而Passivation负责“别让载流子白白损失”。
PECVD，也就是Plasma-enhanced Chemical Vapor Deposition，在光伏产业里常用于沉积SiNx、SiOx等薄膜。这些Layer可以同时承担Anti-reflective和Passivation功能。
| 技术 | 主要任务 | 关键效果 |
|---|---|---|
| Plasma Etching | 制造Micro/Nano Texture | 降低Reflection |
| PECVD | 沉积AR / Passivation Layer | 降低Recombination并改善光耦合 |
| Plasma Oxidation | Interface Modification | 减少Surface Defects |
真正高效率的设计往往不是单纯追求“表面越黑越好”，而是：
Light Trapping + Passivation + Interface Control
Plasma为什么也适合Perovskite和Tandem Solar Cells？
传统Wet Chemical Texturing在Crystalline Silicon上已经很成熟，但对Perovskite、Organic Solar Cell等薄而脆弱的材料来说，并不总是合适。
Plasma有一个明显优势，就是可以低温处理，并且通过Power、Pressure、Gas Composition和Exposure Time调节处理强度。因此不同器件可以采用不同“力度”。
| Solar Cell | Plasma重点 |
|---|---|
| Crystalline Silicon | Black Silicon + PECVD Passivation |
| Perovskite | Low-temperature Surface Treatment |
| Thin-film / Organic | Gentle Interface Modification |
| Tandem Solar Cell | Interlayer Optical Matching |
也就是说，Plasma Surface Engineering不是一个固定Recipe。不同材料对Temperature、Ion Energy和Surface Chemistry的耐受程度不同，工艺需要重新匹配。
实验室里好用，为什么工业化还是难？
这一部分其实比“效率又提高多少”更值得读。
实验室里处理一小块Wafer不难，但工业Solar Module面积可能达到平方米级。面积变大以后，Gas Flow、Plasma Density、Temperature和Film Thickness能不能保持均匀，就变成一个完全不同的Engineering Problem。
除此之外还有设备成本、Process Gas、电力消耗、Chamber Maintenance和Throughput。Vacuum Plasma精度高，但速度和成本可能成为限制；Atmospheric Plasma更容易走向Inline或Roll-to-roll生产，但Uniformity又更难控制。原综述把大面积均匀性、成本和Throughput都列为规模化应用的关键问题。:contentReference[oaicite:5]{index=5}
下一步为什么开始轮到Machine Learning？
Plasma工艺有个让人头疼的地方：参数太多。
Power、Pressure、Gas Ratio、Temperature、Time稍微一动，最后的Morphology、Reflectance、Defect Density和Carrier Lifetime都可能一起变化。靠研究人员一个参数一个参数试，成本很高。
所以现在出现了ML-guided Process Optimization：利用已有实验数据预测更可能有效的参数组合，再安排后续实验。
传统Trial-and-error：
改参数 → 做样品 → 测性能 → 再改参数
ML-guided Optimization：
已有数据 → Model → 推荐参数 → Experiment → Feedback → 更新模型
不过这也不是按一下AI按钮就能自动找到最佳工艺。训练数据量不足、不同Plasma Reactor之间模型迁移困难、实时Sensor Data不完整等问题仍然存在。:contentReference[oaicite:6]{index=6}
FAQ
Q：Black Silicon为什么能降低反射？
因为表面的微纳结构可以产生多次散射和折射，并形成类似渐变折射率的光学效果，从而减少光直接从表面反射出去。
Q：反射率越低，Solar Cell效率就一定越高吗？
不一定。降低反射只是光学方面的收益，还需要考虑Surface Recombination、Carrier Lifetime、Series Resistance和最终PCE。
Q：PECVD主要有什么作用？
在光伏器件中，PECVD常用于沉积Anti-reflective和Passivation Layer，例如SiNx，从而同时改善光学耦合和界面电子质量。
Q：Plasma可以处理Perovskite Solar Cell吗？
可以，但需要Low-power、Low-temperature等较温和条件。Perovskite对热和化学环境比较敏感，过度处理可能增加缺陷。
Q：Plasma技术现在最大的工业难题是什么？
主要包括Large-area Uniformity、设备与气体成本、Throughput、Process Damage以及长期Reliability。
Q：Machine Learning为什么适合优化Plasma Process？
因为Plasma工艺参数之间存在复杂耦合，ML可以帮助从已有实验中寻找更有希望的参数组合，但模型仍需要真实实验验证。
