电解水制氢被认为是利用风电、光伏等可再生能源制备绿色氢气的重要路线，但真正影响整体效率的，往往不是阴极析氢反应，而是阳极氧析出反应OER。OER涉及复杂的四电子转移，动力学缓慢，因此通常需要较高过电位。IrO2和RuO2活性很好，但价格和资源量限制了大规模使用。相比之下，VO2过去更多出现在锂电池、超级电容和相变材料研究中，它作为OER催化剂并不常见。一项研究通过950℃真空退火，将VO2纳米颗粒直接均匀生长在碳纤维纸上，在1 M KOH中达到10 mA/cm²时仅需约350 mV过电位，Tafel斜率约46 mV/dec，并在1000次CV后保持较稳定性能。进一步分析发现，真正关键的不只是颗粒尺寸和比表面积，而是VO2中占主导的V4+以及V4+/V5+氧化还原对。对于新能源材料方向的发表论文范文和评职称发表范文，这类研究很适合用来学习“材料结构—氧化态—活性位—电催化性能”之间如何建立完整论证链条。
随着风电、太阳能等可再生能源占比提高，如何把不稳定的电能转化成可长期储存、运输的化学能，已经成为新能源领域的重要问题。Hydrogen正是在这种背景下受到持续关注。
电解水制氢从反应式看并不复杂，但真正进入Electrocatalysis以后就会发现，阳极的Oxygen Evolution Reaction，也就是OER，通常是整个Water Splitting过程中更慢的一侧。
原因在于OER涉及多个吸附中间体和四电子转移过程，需要经历OH*、O*和OOH*等表面物种，因此Reaction Barrier明显高于简单的两电子反应。
| OER催化剂类型 | 优势 | 主要问题 |
|---|---|---|
| IrO2 / RuO2 | 活性高，过电位低 | 成本高、资源有限 |
| Ni/Co/Fe氧化物 | 资源丰富、研究成熟 | 活性和稳定性仍需优化 |
| VO2 | 具有V4+和可调氧化态 | 过去OER研究相对较少 |
为什么研究人员会想到用VO2做OER催化剂？
Vanadium Oxide最有意思的地方，是V并不是只有一种固定Oxidation State。
它可以出现：
V2+、V3+、V4+和V5+。
这种多价态特点使钒氧化物在Lithium-ion Battery、Supercapacitor和Selective Oxidation Catalyst中都具有较强Electrochemical Reactivity。
不过以往OER研究更集中在Ni、Co、Fe和Mn体系，对Binary VO2和V2O5关注相对较少。
这项研究因此提出一个很直接的问题：
如果V4+和V5+处于相近的钒氧化物结构中，哪一种氧化态更有利于OER？
为了减少Substrate Conductivity对结果的影响，研究人员把VO2直接负载到Carbon Fiber Paper，也就是CFP上。
这样既可以提高Electrical Conductivity，也能够让更多Nanoparticle直接暴露在Electrolyte中。
VO2/CFP是怎样制备出来的？
实验首先称取：
0.1 g V2O5。
分散在：
10 mL Ethanol。
Ultrasonication：
1 h。
随后按照：
100 μL/cm²
的Loading滴涂到2 cm × 1 cm Carbon Fiber Paper上。
CFP提前使用Acetone、Deionized Water和Ethanol进行超声清洗。
Air Drying Overnight以后，样品放入Quartz Tube Furnace。
最关键的一步是：
950℃ Vacuum Annealing。
升温速率：
20℃/min。
Vacuum Pressure约：
10 mTorr。
950℃保持：
10 min。
这个过程使原来的V2O5在缺氧环境下发生还原，最终转化成VO2。
| 步骤 | 主要参数 | 目的 |
|---|---|---|
| V2O5分散 | 0.1 g / 10 mL乙醇 | 获得均匀前驱体 |
| CFP负载 | 100 μL/cm² | 提高分散与导电接触 |
| Vacuum Annealing | 950℃，10 min | 形成VO2 M1相 |
FESEM显示，最终形成的VO2 Nanoparticle平均直径约：
300 ± 76 nm。
这些Particle比较均匀地覆盖在直径约7 μm的Carbon Fiber表面。
部分Particle之间存在一定Coalescence，这和950℃高温条件下颗粒局部熔融、重新Solidification有关。
怎么确认它真的是VO2，而不是残留V2O5？
VO2本身存在多种Polymorph，包括M1、M2和R Phase，因此只看SEM形貌并不能判断到底是哪一种Phase。
研究使用Raman和XRD进行确认。
Room Temperature Raman Spectrum对应典型的：
VO2 M1 Monoclinic Phase。
XRD同样与VO2 M1标准衍射峰吻合，没有明显Mixed Phase。
HRTEM进一步观察到对应VO2晶面的Lattice Spacing，说明单个Nanoparticle具有较好的Crystallinity。
此外，VO2还有一个非常有辨识度的特点：
Metal-insulator Phase Transition。

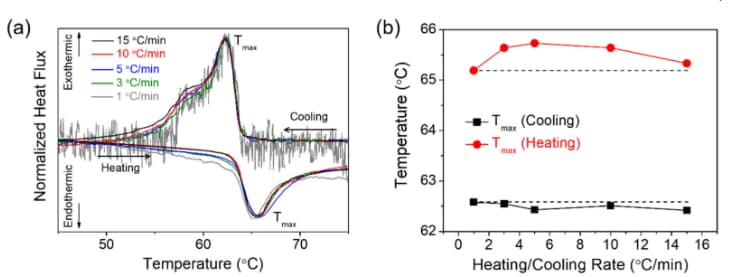

DSC显示，加热时Phase Transition大约发生在：
65℃。
冷却时约：
62℃。
这和Bulk VO2约67℃的典型相变行为接近，再次证明材料主体确实是VO2。
V4+为什么是整篇文章真正关键的数据？
XPS结果给出了非常直接的答案。
真空退火VO2中：
V4+约占87 at%。
V5+只有：
约13 at%。
也就是说，这种材料并不是表面严重氧化后的V2O5，而是以V4+为绝对主体。
相比之下，专门制备的V2O5 Nanoparticle中：
V5+约：
80%。
V4+只有：
20%。
这就给后面的OER Performance Comparison提供了一个很好的实验基础。
| 样品 | 主要V氧化态 | 研究意义 |
|---|---|---|
| VO2/CFP | V4+约87% | 测试V4+是否为高活性位 |
| V2O5/CFP | V5+约80% | 与VO2形成直接对照 |
350mV过电位意味着什么？
OER测试在：
1 M KOH
中进行。
采用Three-electrode System。
VO2/CFP作为Working Electrode。
Pt Foil作为Counter Electrode。
SCE作为Reference Electrode。
最终统一转换到RHE。
在Current Density达到：
10 mA/cm²
时，真空退火VO2/CFP需要的Overpotential只有：
350 mV。
Tafel Slope：
46 mV/dec。
这两个数字都明显优于其他钒氧化物对照样品。
| 催化剂 | η10 | Tafel slope |
|---|---|---|
| Vacuum VO2 M1 | 350 mV | 46 mV/dec |
| Hydrothermal VO2 | 460 mV | 114 mV/dec |
| γ′-V2O5 | 约490 mV | 约134 mV/dec |
| α-V2O5 | 高于490 mV | 约131 mV/dec |
对于OER来说，Overpotential越低，说明达到相同Current Density需要额外施加的Energy越少。
Tafel Slope越低，则通常说明Current对Potential变化更敏感，整体Reaction Kinetics更快。
因此VO2的优势不是一个单独的高Current Point，而是：
更低的启动能量损耗 + 更快的动力学。
VO2是不是只是因为表面积更大？
为了回答这个问题，研究进一步测量Double-layer Capacitance，也就是Cdl，用来估算Electrochemically Active Surface Area。
结果非常明显。
| 样品 | Cdl | 相对表现 |
|---|---|---|
| VO2 M1 | 4298.43 μF/cm² | 最高 |
| α-V2O5 | 742.54 μF/cm² | 明显较低 |
| γ′-V2O5 | 748.98 μF/cm² | 明显较低 |
| Commercial V2O5 | 491.42 μF/cm² | 最低 |
VO2直接长在CFP上，确实获得了更大的ECSA。
但是研究并没有把全部性能提升简单归因于Surface Area。
Hydrothermal VO2同样属于V4+体系，但其Particle Coverage、Adhesion和V4+比例都不如直接Vacuum Annealing样品，所以η10达到460 mV，明显差于350 mV。
这说明最终活性来自至少两个因素：
更高的有效表面积。
以及：
更高比例的V4+ Active Site。
为什么V4+比V5+更有利于OER？
在Alkaline Solution中，OER通常可以简化成四个Surface Reaction Step。
首先：
OH− → OH*
然后：
OH* → O*
接着：
O* → OOH*
最终：
OOH* → O2。
真正决定Catalytic Efficiency的，是OH*、O*和OOH*这些Intermediate在Surface上的Adsorption Energy。
如果某一步吸附太强：
中间体不容易离开。
如果太弱：
又不容易形成。
理想Catalyst需要让几个Step之间的Free-energy Difference尽量均衡。
Vanadium的Oxidation State会影响Surface Electronic Structure，因此也会改变这些Intermediate的Binding Strength。
从VO2与V2O5的直接比较看，V4+占主导的VO2明显比V5+占主导的V2O5拥有更低过电位和更快动力学，因此研究把V4+及V4+/V5+氧化还原对视为更有利于OER的活性组分。
1000次循环以后稳定性怎么样？
高活性Catalyst如果很快失活，实际意义也会打折扣。
因此研究让VO2 M1在：
1 M KOH
中连续进行：
1000次CV Sweep。
测试前后的Polarization Curve几乎能够重合。
FESEM观察也没有发现明显Morphology Collapse。
这说明VO2/CFP至少在该测试条件下具有不错的Short/Medium-term Electrochemical Stability。
不过XPS给出了一个更有意思的细节。
OER之前Surface V5+只有：
13%。
在1.6 V vs. RHE持续反应30 min以后：
Surface V5+增加到：
76%。
也就是说，OER过程中VO2 Surface发生了明显Oxidation。
而研究同时观察到：
V5+比例提高以后，长期来看可能和Activity Degradation有关。
所以未来提高VO2 OER稳定性的重点，很可能不是单纯固定Particle Size，而是：
怎样稳定V4+或维持更有利的V4+/V5+ Redox Balance。
这篇研究如果写成发表论文范文，最值得学什么？
对于新能源、材料、电化学方向的研究生或者有评职称发表需求的工程技术人员，这类文章很适合作为发表论文范文来学习。
它的优点并不是实验仪器特别多，而是整个Evidence Chain比较完整。
| 研究问题 | 对应证据 |
|---|---|
| 材料是不是VO2 M1？ | Raman + XRD + HRTEM + DSC |
| V的氧化态是什么？ | XPS + XANES |
| VO2是否比V2O5活性高？ | LSV + η10 + Tafel |
| 是不是只因为表面积更大？ | Cdl/ECSA + 不同VO2制备路线对照 |
| 真正产物是不是O2？ | Gas Chromatography |
| 长期是否稳定？ | 1000 CV + FESEM + OER后XPS |
这就是一篇比较典型的评职称发表范文所应该体现的写法：不是只给一个性能数字，而是每一个结论都尽量找到对应的结构、表面化学或电化学证据。
如果用于职称论文或者科研成果整理，还应该避免把“350 mV”单独包装成最大创新点，而要重点说明：
为什么真空退火路线优于Drop-casting。
V4+为什么比V5+更活跃。
ECSA和Intrinsic Activity怎样区分。
Surface Oxidation为什么可能影响长期稳定性。
这些内容才真正构成文章的Research Logic。
发表论文和评职称论文可以怎样参考这类结构？
如果正在准备新能源材料、电化学、氢能、金属氧化物催化等方向文章，可以把这种论文作为研究结构参考。
一篇完整的工程或材料类论文，最好能够依次说明：
研究问题是什么。
为什么现有材料不够好。
提出什么材料或工艺设计。
结构表征证明了什么。
性能数据改善了多少。
改善原因有没有机理证据。
以及：
材料失效以后到底发生了什么。
我们可以针对已有实验数据、论文初稿、返修意见或评职称发表需求提供论文辅导，包括研究逻辑整理、图表表达、中文或英文内容修改、期刊方向筛选和返修思路梳理。对于不同单位的职称评审，还需要结合认可数据库、期刊层级、专业方向和时间要求选择合适投稿计划，避免只根据“期刊名字听起来不错”来判断。
FAQ：VO2与OER催化剂常见问题
1. OER是什么意思？
OER是Oxygen Evolution Reaction，即氧析出反应，是电解水阳极产生O2的关键反应。
2. 为什么OER是电解水制氢的瓶颈？
OER涉及四电子转移和多个吸附中间体，因此Reaction Kinetics较慢，需要更高Overpotential。
3. VO2催化剂的η10是多少？
真空退火VO2 M1在1 M KOH中达到10 mA/cm²时过电位约350 mV。
4. VO2的Tafel slope是多少？
约46 mV/dec，明显低于多个V2O5对照样品。
5. VO2为什么比V2O5活性更好？
研究认为V4+以及V4+/V5+氧化还原对更有利于OER中间体转化，同时VO2/CFP还具有更高ECSA。
6. VO2中V4+比例是多少？
真空退火VO2样品中V4+约占87 at%。
7. VO2的Cdl是多少？
约4298.43 μF/cm²，明显高于α-V2O5、γ′-V2O5和商业V2O5。
8. 为什么使用碳纤维纸？
CFP导电性较好，同时能够提供较大的三维支撑面积，使VO2颗粒充分暴露并减少额外Binder影响。
9. VO2经过1000次CV后稳定吗？
测试前后Polarization Curve基本重合，形貌也没有明显变化，说明短期循环稳定性较好。
10. 为什么OER后V5+比例会上升？
高阳极电位会使VO2表面进一步氧化，V4+逐渐转变为更高价V5+。
11. VO2相变会影响室温OER吗？
该研究主要在室温下测试，而VO2相变约发生在65℃左右，因此原研究没有把相变作为室温OER的主要影响因素。
12. 这类文章适合做评职称发表范文吗？
适合作为新能源、材料、电化学等工程技术方向论文结构参考，尤其适合学习如何把材料表征、性能测试和机理分析结合起来。
结语
这项VO2 OER研究真正值得关注的地方，并不是单纯发现了一种“新的催化剂”。
更有价值的是它做了比较完整的变量控制。
同样是Vanadium Oxide：
V4+占主导的VO2表现明显优于V5+占主导的V2O5。
真空退火VO2在：
10 mA/cm²
时只需要：
350 mV Overpotential。
Tafel Slope达到：
46 mV/dec。
Cdl则高达：
4298.43 μF/cm²。
1000次CV以后：
Polarization Curve仍基本稳定。
但OER后Surface V5+从：
13%
上升到：
76%。
这又揭示了一个后续值得继续研究的问题：
如何在高阳极电位下稳定V4+活性位。
因此，从发表论文范文或评职称发表范文的角度，这篇文章真正值得借鉴的不是照搬实验参数，而是它的论证方式：
制备工艺决定材料结构，结构决定氧化态和活性面积，氧化态进一步影响OER中间体吸附，最终体现为过电位、Tafel动力学和循环稳定性的差异。
