在汽车、电气设备、工业控制系统和各种电子装置中，Electrical Contact几乎无处不在。插头、端子、继电器、线束接头看起来只是两个金属表面接触，但真正通电时，电流并不会均匀穿过整个几何接触面。
原因很简单：任何经过加工的金属表面在微观尺度上都不是完全平整的。两个Metal Surface压在一起时，真正接触的只是少量凸起，也就是Asperities。宏观看起来面积很大的接触界面，真正导电的区域实际上可能只占其中很小一部分。
| 概念 | 含义 | 对接触电阻的影响 |
|---|---|---|
| Apparent Contact Area | 肉眼看到的名义接触面积 | 不等于真正导电面积 |
| Real Contact Area | 微观凸点实际接触区域 | 面积越大，通常电阻越低 |
| a-spot | 单个微小导电接触点 | 决定电流收缩程度 |
| Surface Film | 氧化物、腐蚀产物或污染物 | 通常使局部电阻率明显增加 |
汽车连接器为什么特别容易出现接触老化？
对于普通室内电子设备，连接器可能长期处于比较稳定的温湿度环境；汽车Connector则完全不同。车辆运行过程中会不断经历发动机振动、道路冲击、冷热循环、湿气、灰尘和腐蚀性环境。
特别是位于发动机舱、排气系统或者车身外部附近的连接器，长期工作温度可能达到85℃、105℃、125℃甚至155℃。温度和Mechanical Vibration叠加以后，会产生典型的Fretting Wear。
所谓Fretting，并不是接头明显松开，而是两个接触表面发生非常小幅度的重复相对运动。几十次可能没有明显影响，但经历数百、数千次以后，Tin Plating、Copper Alloy表面会逐渐磨损，新鲜Metal暴露后继续Oxidation，最后形成大量高电阻Oxide Debris。
| 老化因素 | 界面变化 | 电气后果 |
|---|---|---|
| 振动/Fretting | 镀层磨损、氧化碎屑产生 | 有效导电面积下降 |
| 湿度与凝露 | 加快金属腐蚀 | 局部电阻率提高 |
| 高温 | 氧化和材料扩散加快 | Contact Resistance漂移 |
| 接触压力下降 | 真实接触点减少 | 电阻明显增加 |
因此，Contact Resistance本身也可以作为一种判断Connector Health的指标。当电阻开始持续升高时，往往意味着真正导电的Metal-to-metal Area正在减少。
Holm模型为什么成为电接触计算的起点？
Holm提出的经典模型抓住了电接触里最基本的物理过程：即使两个导体本身电阻很低，只要电流必须集中经过一个很小的Circular Spot，Current Line就会发生强烈Constriction。
这种几何上的电流收缩本身就会产生额外Resistance。
对于两个相同Material的理想接触面，单个圆形接触点的Constriction Resistance可以写成：
Rc = ρ / (2a)
其中ρ为材料Resistivity，a为Circular Contact Spot Radius。
如果两侧材料不同，则可以写成：
Rc = (ρ1 + ρ2) / (4a)
单从公式就能发现一个非常重要的关系：接触半径a增大时，Rc会下降。这也是为什么更大的真实接触面积、更合理的Contact Pressure通常能够降低Connection Resistance。
不过Holm Model存在明显理想化假设：没有Oxide Film、没有Contamination，接触点被简化成一个理想Circular Spot，同时还默认电极尺寸相对电流收缩区域足够大。
为什么Greenwood模型更适合多个接触点？
真实Connector并不是只有一个a-spot，而是大量微小接触点同时导电。因此Greenwood在Holm理论基础上进一步考虑多个Circular Contact Spots以及这些Spot之间的相互作用。
其Resistance可以理解成两部分：第一部分相当于多个Contact Spots并联形成的电阻；第二部分则反映各个Spot之间距离过近以后产生的Current Interaction。
| 模型 | 主要特点 | 主要限制 |
|---|---|---|
| Holm | 把接触简化成单个等效圆形点 | 难描述真实多点分布 |
| Greenwood | 考虑多个Spot及Spot间距 | 复杂多Cluster计算会迅速变困难 |
| FEM/COMSOL | 直接求解实际几何下的电势与电流 | 需要网格、边界条件和材料参数 |
这也是本文为什么同时引入Finite Element Method。分析公式适合快速理解规律，而FEM更容易继续加入Temperature、Contact Pressure、Material Degradation等复杂因素。
COMSOL里的28个接触点模型是怎样建立的？
为了让Numerical Result能够和Analytical Model进行直接比较，研究没有建立非常复杂的真实Connector，而是使用两个Copper Disk构成简化模型。
两个Copper Disk半径均为：
5 mm。
厚度：
1 mm。
两者之间设置：
28个相同Circular Contact Spots。
基础模型中Spot Radius约：
0.2 mm。
除这些真正导电的Spot以外，其余Interface使用约：
30 μm Polyethylene Insulating Layer。
这样Current只能通过设定的28个a-spots流动。
| 模型参数 | 数值 |
|---|---|
| Copper Disk Radius | 5 mm |
| Disk Thickness | 1 mm |
| Contact Spot Number | 28 |
| Parametric Radius | 0.1—0.5 mm |
| PE Insulation Thickness | 30 μm |
| Injected Current | 200 mA DC |
COMSOL Multiphysics 5.6采用Stationary Electrokinetic Model，通过电流连续方程、Ohm's Law以及Electric Potential求解Current Density。
整个Computational Domain最终划分约：
2,938,081个Domain Elements。
因此它不是用一个公式直接计算Resistance，而是先求出整个结构内部的Electric Potential和Current Distribution，再根据Voltage Drop和Current反推出Contact Resistance。
接触点从0.1mm变成0.5mm，结果变化到底有多大？
在200 mA电流下，电流线会明显向28个Contact Spots集中，这正是Constriction Resistance产生的物理来源。
当Contact Spot Radius只有0.1 mm时，在文中设定的一组老化电阻率条件下，Maximum Voltage约：
0.12 V。
半径增加到0.3 mm以后：
约12.8 mV。
进一步增加到0.5 mm：
约4.6 mV。
| Contact Radius | 计算电压 | 变化趋势 |
|---|---|---|
| 0.1 mm | 0.12 V | Current Constriction最明显 |
| 0.3 mm | 12.8 mV | 电压降明显下降 |
| 0.5 mm | 4.6 mV | 导电面积进一步扩大 |
这里得到的是整篇研究最稳定的一条规律：
不论使用Holm、Greenwood还是COMSOL，只要其他条件保持不变，接触点半径增加、实际有效接触面积扩大，Contact Resistance都会下降。
这和工程经验是一致的。如果Connector Contact Pressure合适、Surface Oxide较少，真实金属接触区域更大，电流就不必高度集中经过几个极小区域。
为什么表面一旦氧化，接触电阻会突然增加几个数量级？
研究还改变了Contact Spot Resistivity，用来模拟Connector Aging。
Copper Disk本身的Resistivity固定为：
1.72×10−8 Ω·m。
而Contact Spot则依次设置成：
1.72×10−6、1.72×10−4、1.72×10−2、1.72、1.72×102、1.72×104甚至1.72×106 Ω·m。
这实际上非常接近老化Connector的真实情况。一个已经经历Fretting Corrosion的Contact Interface并不是所有地方一起坏掉，而是部分区域仍然是低阻Metal Contact，部分区域已经覆盖高阻Oxide Layer。
因此真实Interface更像：
低阻点 + 中等老化点 + 高阻污染点共同并存。

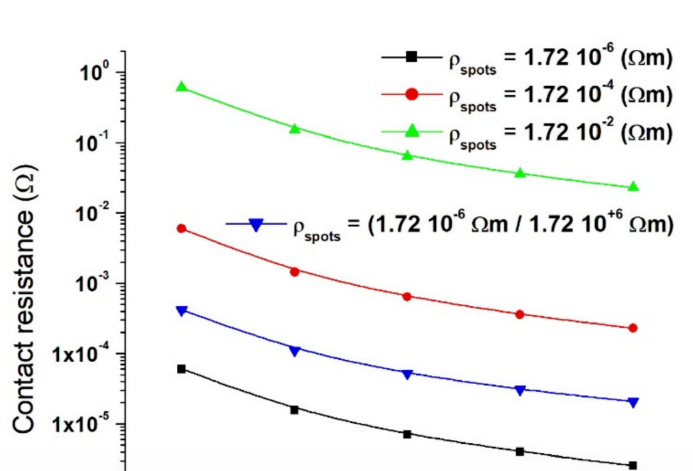

数值结果显示，随着Contact Spot Resistivity上升，整体Contact Resistance会成数量级增加。即使Spot Radius没有改变，仅仅是Surface Material从Clean Metal变成高阻Oxide，也足以让连接质量出现巨大差异。
| 界面状态 | 局部电阻率 | 工程意义 |
|---|---|---|
| Clean Metal | 低 | 正常稳定导电 |
| 轻度氧化 | 提高 | 接触电阻开始漂移 |
| 严重腐蚀/污染 | 可提高多个数量级 | 局部区域接近Electrical Insulation |
为什么COMSOL得到的结果比Holm和Greenwood更低？
研究最值得讨论的第二个问题，是Analytical Result和Numerical Result虽然趋势一致，绝对值却并不完全相同。
例如当Copper和Contact Spot都取ρ=1.72×10−8 Ω·m时，Contact Radius从0.1增加到0.3 mm：
| 方法 | a=0.1 mm | a=0.3 mm |
|---|---|---|
| COMSOL Numerical | 3.25×10−6 Ω | 4.34×10−7 Ω |
| Holm | 3.07×10−6 Ω | 1.02×10−6 Ω |
| Greenwood | 4.76×10−6 Ω | 2.71×10−6 Ω |
随着Contact Resistivity进一步提高，Numerical和Analytical Calculation之间的Absolute Difference变得更加明显。
这并不意味着Holm或者Greenwood“错了”。两类分析公式本身就是在一系列Ideal Assumption基础上得到的，而COMSOL直接根据设定的Geometry、Material Property和Boundary Condition求解Current Distribution。
因此最值得关注的是：
三种方法对参数变化给出的物理趋势是否一致。
在这项研究中答案是肯定的：Contact Radius增加以后Resistance下降；Contact Spot Resistivity增加以后Resistance上升。
这类研究作为发表论文范文，值得学习什么？
对于电气工程、汽车电子、机械工程、接触材料、可靠性分析以及有限元仿真方向，这篇文章很适合作为发表论文范文来理解如何设计一个“理论+仿真”的研究框架。
文章没有直接建立一个包含几万个随机Micro Asperity的复杂Connector，而是先把实际工程问题简化成28个Circular Spot，再用Analytical Model建立理论基准，最后用FEM验证规律。这种方式比一上来就构建超复杂模型更容易说明问题。
| 论文问题 | 使用的方法 |
|---|---|
| Contact Resistance从哪里产生？ | Holm Constriction Theory |
| 多个接触点如何相互影响？ | Greenwood Model |
| 复杂电流分布如何计算？ | COMSOL FEM |
| 怎样模拟Contact Aging？ | 提高Spot Resistivity |
| 怎样评价模型是否合理？ | 比较不同方法的趋势与绝对值 |
对于评职称发表范文，同样值得借鉴的是这种“参数变化有工程含义”的做法。Contact Radius对应实际接触面积和接触压力，而Spot Resistivity则可以映射Oxidation、Contamination和Fretting Aging。这样参数扫描就不只是为了画几条Curve，而是能够解释真实Electrical Connector的退化过程。
如果已经有电气工程、COMSOL、有限元、电连接器、汽车电子、接触材料等方向的实验或仿真数据，可以围绕研究问题、参数设置、Simulation Boundary Condition、Result Interpretation和图表逻辑进一步整理。对于有发表论文范文、评职称发表范文参考需求的研究者，也应根据本人实际研究内容、职称专业方向和单位期刊要求选择合适的论文结构及投稿方向。
FAQ：电接触电阻与COMSOL仿真常见问题
1. 什么是接触电阻？
两个导体接触以后，由于真实导电面积有限、电流收缩以及表面膜存在，会产生额外Electrical Resistance，这部分通常称为Contact Resistance。
2. 为什么名义接触面积很大，电阻仍然会很高？
金属表面存在Microscopic Asperities，真正发生Metal-to-metal Contact的面积远小于肉眼看到的几何面积。
3. Holm模型计算什么？
它主要描述电流经过单个等效Circular Contact Spot时产生的Constriction Resistance。
4. Greenwood模型和Holm有什么区别？
Greenwood进一步考虑多个Contact Spots以及这些Spot之间的距离和相互作用，更接近真实多点接触。
5. 为什么接触半径越大，电阻越低？
真实导电面积扩大以后，Current Constriction减弱，因此相同电流下Voltage Drop和Contact Resistance都会下降。
6. 为什么连接器老化以后电阻会升高？
腐蚀、氧化和Fretting会减少低阻Metal Contact Area，并形成高Resistivity Surface Film。
7. 研究中的COMSOL模型有多少个接触点？
共设置28个相同Circular Contact Spots。
8. 接触点半径变化范围是多少？
参数研究主要使用0.1—0.5 mm范围。
9. 为什么要设置PE绝缘层？
为了阻止电流直接穿过其余名义接触区域，让Current只能通过预先定义的28个Spot。
10. COMSOL为什么适合研究电连接器？
除了Electric Current之外，还可以进一步加入Heat Transfer、Mechanical Contact Pressure和Electrothermal Coupling。
11. Holm、Greenwood和COMSOL结果为什么不完全一样？
分析公式建立在理想假设上，而FEM直接求解指定几何和边界条件，因此绝对数值可能存在明显差异，但主要变化趋势可以一致。
12. 这类研究适合什么方向的评职称论文？
可作为电气工程、机电工程、汽车电子、机械可靠性、有限元仿真和连接器技术方向的论文结构参考，具体仍需与本人实际研究和职称专业一致。
结语
这项电接触研究最终得到的规律并不复杂，但工程意义很明确：Electrical Connector真正决定导电性能的不是肉眼看到的整个接触面，而是数量有限的Real Contact Spots。
当Contact Radius从0.1 mm逐渐增加到0.5 mm，Holm、Greenwood和COMSOL三种方法都显示Contact Resistance持续下降，这证明增大有效接触面积能够减弱Current Constriction。
反过来，当Contact Spot Resistivity随着Oxidation、Corrosion或者Fretting Aging不断提高时，即使几何尺寸没有明显变化，Connection Resistance也可能提高几个甚至更多数量级。
因此从实际汽车连接器角度看，保证低接触电阻至少涉及三个方面：足够稳定的Contact Pressure、较大的Clean Metal Contact Area，以及尽可能减少Oxide和Contamination在Interface持续积累。
研究同时说明，Holm和Greenwood模型仍然非常适合解释基本物理规律，而COMSOL FEM的真正优势在于后续可以继续加入Temperature、Mechanical Pressure和Electrothermal Coupling。
换句话说，接触电阻不仅是一个电学参数，它实际上也是连接器机械接触状态、表面老化程度和长期可靠性的综合反映。
